Acadia

Generador/encoder de datos para transmisión de mensajes de texto a través de la radio FM convencional.

ENCODER RDS/RBDS, TCP/IP, USB, RS-232, OLED

El encoder Acadia fue desarrollado para trabajar tanto en el estándar Europeo RDS como en el estándar americano RBDS. Puede transmitir textos y comandos para receptores de FM compatibles con la tecnología.

Posee una interfaz web para configuraciones del equipo a través de una PC y una Jog Wheel aliado a un display OLED en el panel frontal que permite al usuario acceder y alterar los parámetros del equipo de forma rápida y muy fácil directamente en el panel.

Como principal diferencial, el equipo posee una interfaz web para acceso y configuración extremamente amigable y fácil de operar además de una área dedicada al envío de mensajes rápidos, esta área es separada de la página de configuraciones del equipo y puede estar disponible para el locutor/operador de la emisora para envío de mensajes rápidas a los oyentes como una forma de mayor interacción con los oyentes sin comprometer la seguridad de configuración del equipo.

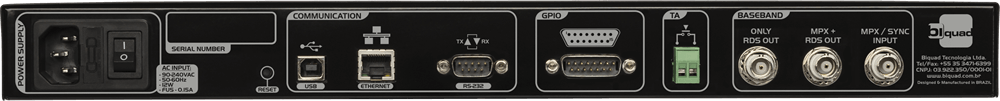

Además de todas estas funciones el Acadia posee también una interfaz GPIO que puede ser utilizada como control y supervisión (simple) remota de una caseta de transmisión (por ejemplo). Además del GPIO el equipo cuenta con un puerto USB en el panel frontal y otra en el panel posterior para conexión rápida con una PC, un puerto ethernet, una interfaz RS-232 y las conexiones de Traffic Announcement y entradas y salidas de señal RDS/RBDS y sincronismo. Son varios los factores y diferenciales técnicos que lo hacen el más completo encoder RDS/RBDS existente en la actualidad por un precio extremamente competitivo.

Con él, además de informar a su oyente usted todavía puede aumentar la facturación de su emisora, explorando comercialmente la transmisión de mensajes de textos. ¿Quiere ser completo y diferente? ¡Use Acadia en su emisora y abra nuevas puertas de interacción con sus oyentes! Además de hablar, ahora usted también puede escribir…

Equipo suministrado en gabinete estándar rack 19” con panel en acero inoxidable cepillado con alto nivel de acabado.

Entrada de energía Full Range – 90 a 240V / 47 a 63Hz

Características Principales

  • Puede ser completamente configurado por el panel frontal a través de un Jog Wheel y display OLED;
  • CPU con DSP de alta tecnología para proveer una señal de alta calidad y pureza espectral, con velocidad extrema de procesamiento.
  • Compatible con cualquier software de automatización existente en el mercado;
  • Compatible con cualquier excitador o generador de estéreo (Stereo Generator) disponible en el mercado. Posee oscilador interno con precisión de +/- 2Hz y entrada para sincronismo externo;
  • Servidor WEB interno para configuración del equipo, no requiere instalación de aplicación para control;
  • Acceso a las configuraciones del equipo con diferentes niveles de contraseña posibilitando alta seguridad de operación;
  • Agenda para envío de mensajes en fechas y horas predeterminadas;
  • Quick Messages – Página de configuración dedicada exclusivamente al envío de mensajes rápidos a los oyentes. Permite mayor interacción entre el operador/locutor y los oyentes de la emisora;
  • Soporta RT+ y tagging de músicas;
  • Reloj interno con opción de actualización automática a través de internet;
  • Puertos Ethernet, USB y RS-232 para comunicación con el PC;
  • Configuración a través de ASCII, UECP y protocolos de red;
  • GPIO:1entrada y 4 salidas – control y supervisión remota de equipos;
  • Fuente automática Bivolt de alta eficiencia;
  • Design moderno y funcional;

Especificaciones Técnicas

1. SEÑAL RDS

Atiende a las especificaciones CENELEC EN50067, NSRC standard y protocolo UECP V6.01

            1.1. – Modulación

  • Diferencial y bifásico, Modulación en AM con banda lateral doble y supresión de portadora (DSB-SC)

            1.2 – Frecuencia central

  • 57KHz +/- 6Hz

            1.3 – Anchura de banda

  • +/- 2.4KHz

            1.4 – Nivel RDS máximo en la salida ONLY RDS

  • 0 hasta 12.5Vpp (+15dBu)

            1.5 – Nivel RDS máximo en la salida MPX + RDS

  • 0 hasta 0.625Vpp (-5dBu) – proporción de 5% del valor de la salida ONLY RDS

            1.6 – Distorsión Linear

  • <0.5dB entre la banda lateral superior y banda lateral inferior

            1.7 – Relación de portadora

  • >80dB

            1.8 – Supresión de portadora

  • >85dB

2. SINCRONIZACIÓN

            2.1 – Externa

  • Sincronismo con tono de piloto externo – 19KHz +/- 2Hz

            2.2 – Interno

  • Conmutación automática para oscilador local interno en la falta del sincronismo externo – 19KHz +/-2Hz

3. INPUTS

            3.1 – SYNC OR MPX

  • Conector: BNC no balanceado
  • Impedancia: >10KΩ
  • Nivel máximo de entrada MPX para proporción de 5% de inyección de RDS: 12.5Vpp (+15dBu)
  • Nivel nominal de entrada: 3.5Vpp

4. OUTPUTS

            4.1 – MPX + RDS

  • Conector: BNC no balanceado
  • Impedancia: <50Ω
  • Señal MPX espejo de la entrada acoplado electrónicamente AC
  • Respuesta de frecuencia: 0.1Hz hasta 100KHz @ 0.1dB
  • Desplazamiento de fase: < 1⁰ @ 0.1Hz hasta 100KHz
  • Nivel de RDS sumado a la señal MPX: ajustado electrónicamente, proporción de 5% referente al nivel nominal en la salida ONLY RDS OUT

            4.2 – ONLY RDS

  • Conector: BNC no balanceado
  • Impedancia: <50Ω
  • Nivel de RDS: ajustado electrónicamente 0 hasta 12.5Vpp (+15dBu)

5. INTERFAZ

            5.1 – GPIO

  • Conector: DB 15 Macho
  • 1 Entrada TTL optoacopladas
  • 4 Salidas optoacoplada TTL

            5.2 –  RS-232

  • Conector: DB 9 Macho
  • Tasa de transmisión: 1200 hasta 115200 baud asíncrono.
  • Formato: UECP (Universal Encoder Communication Protocol – EBU SPB 490)

            5.3 –  TCP/IP

  • Conector: RJ-45 Estándar
  • Tipo: full duplex 10/100 Base-T
  • Formato: TCP / UDP / SNMP / IGMP (multicast)

            5.4 – USB

  • Conector: USB Tipo B en el panel frontal y panel trasero

6. SERVICIOS RDS

  • PS, PI, TP, TA, PTY, PTYN, MS, DI, RT, CT, AF, EON, EWS, ODA, TMC, IH, RP, PIN, SLC, LINKAGE, EPP, ECC, FFG, SPS

7. PANEL FRONTAL

            7.1 – Display

  • Tipo: Tecnología OLED
  • Resolución:  100 x 16 pixels

            7.2 –  Jog Wheel

  • Tipo: Rotativo
  • Funciones: desplazamiento para derecha e izquierda a través de los menús de navegación y función “Enter” cuando pulsado.

8. DATOS GENERALES

            8.1 –  Fuente de poder

  • Full range automática: 90 hasta 240Vac
  • Frecuencia de operación: 47 hasta 63Hz
  •   Consumo máximo: 12VA / 127V –  22VA / 220V

            8.2 –  Temperatura de operación

  • -30 hasta + 70⁰C

            8.3 –  Dimensiones:

  • 19″ (anchura) x 1UR (Altura) x 9.05″ (profundidad total – con conectores)
  • 484mm (anchura) x 44.5mm (altura) x 230mm (profundidad total – con conectores)

            8.4 –  Peso:

  • 2.150Kg sin embalaje
  • 3.150Kg con embalaje
